變壓器套管種類不同材質不同
作者：Admin 來源： 發布時間：2022/7/16 14:06:58 點擊數：
變壓器套管有很多種。為了保證帶電體對地的絕緣距離，發電廠和變電站的變壓器、電阻器、斷路器、電容器和測量保護設備中都需要套管。
變壓器套管是變壓器箱外的主要絕緣裝置，變壓器繞組的引線須穿過絕緣套管，以絕緣引線以及引線與變壓器外殼之間，同時起到固定引線的作用。由于電壓等級不同，絕緣套管有純瓷套管、充油套管和電容套管。10kV及以下變壓器多采用純瓷套管。瓷套管內穿有導電銅棒，瓷套管內部空氣絕緣。35kV變壓器常用充油套管。在瓷套管內充油，瓷套管內穿有導電銅棒，銅棒外包絕緣紙。電容套管用于100kV以上的高壓變壓器。它由主絕緣電容器芯子、外絕緣上下瓷片、連接套管、儲油柜、彈簧組件、底座、均衡球、測量端子、接線端子、橡膠墊圈、絕緣油等組成。

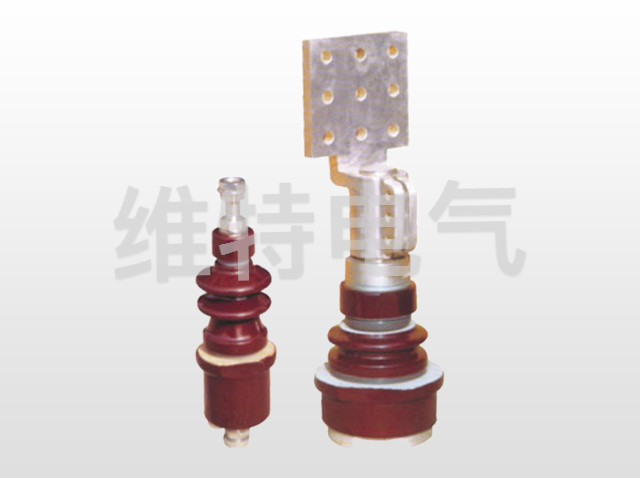

變壓器套管
一般套管分為油部分(變壓器內部)和氣部分(變壓器外部)。
根據絕緣類型，有純瓷套管、油紙電容器套管、環氧套管和硅橡膠套管。
根據用途，它包括油氣套管、油-油套管。
還有其他干式套管、穿桿套管和導桿套管。
純瓷套管主要用于配電變壓器，油紙?zhí)坠苡糜诖渭壖耙陨献儔浩�。干式套管絕緣材料有膠帶絕緣、純樹脂絕緣、樹脂+玻璃纖維絕緣、樹脂/玻璃纖維絕緣+PTFE薄帶。
